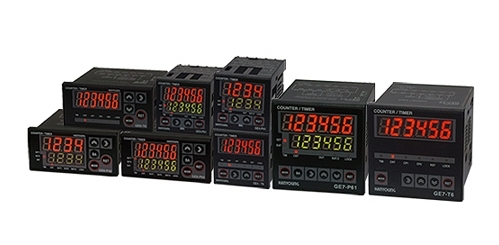

名稱：GE系列韓榮高速計數器
詳細信息
產品編號：GE系列高速批次計數器| GE series | |
|
- BATCH功能 - NPN/PNP輸入選擇 - Free Scale設定 - 小數點4位顯示 |
|
| 型名 | GE6-P4 | GE6-P6 | GE6-T6 | GE4-P4 | GE4-P6 | GE4-T6 | GE7-P6 | GE7-T6 | |||||||||||
| 外形 |
|
|
|
||||||||||||||||
| 種類 | 預置 | 顯示專用 | 預置 | 顯示專用 | 預置 | 顯示專用 | |||||||||||||
| 顯示行數 | 4行 2列 | 6行 2列 | 6行 1列 | 4行 2列 | 6行 2列 | 6行 1列 | 6行 2列 | 6行 1列 | |||||||||||
| 文字高度 | PV : 11mm, SV : 8mm | PV : 11mm, SV : 8mm | PV : 13mm, SV : 10mm | ||||||||||||||||
| 主要功能 |
|
|
|||||||||||||||||
| 計數速度及輸入 | 1 cps / 30 cps / 1 K cps / 10 K cps, 有接點 / 無接點 | ||||||||||||||||||
| 復位最小輸入時間 | 外部復位最小輸入信號幅可選擇0.1ms / 1ms / 20 m sec | ||||||||||||||||||
| 輸入種類 | CP1, CP2, RESET, BATCH RESET(TOTAL 除外) 4個輸入 | ||||||||||||||||||
| [H]電平 4-30 V DC, [L]電平 0-2 V DC, 根據NPN / PNP 設定的內部Pull Up /Pull Down阻抗連接 (4.7 k?) | |||||||||||||||||||
| 電源電壓 | 1. 100 V - 240 V DC / AC 50 - 60 Hz(±10%) | ||||||||||||||||||
| 2. 24 V - 60 V DC / AC 50 - 60 Hz(±10%) | |||||||||||||||||||
| 消耗電力 | 約 5 V A(220 V AC 60 Hz時) | ||||||||||||||||||
| 傳感器供應電源 | +12 V DC(電壓變動率 : ±5%以內) 200 mA Max. | ||||||||||||||||||
|
外 部 輸 出 電 源 |
A | 12 V DC(電壓變動率 : ± 5% 以內) 200 mA Max | |||||||||||||||||
| D | 12 V DC(電壓變動率 : ± 5% 以內) 100 mA Max | ||||||||||||||||||
| ONE SHOT 輸出 | 0.01 - 99.99 s[OUT1, OUT2(OUT)] | ||||||||||||||||||
|
控 制 輸 出 |
RELAY1 | 1a 250 V AC 3A | - | 1c 250 V AC 3A | - |
1c 250V AC 3A |
|||||||||||||
| RELAY2 | 1c 250 V AC 3A | 1c 250 V AC 3A |
1c 250V AC 3A |
||||||||||||||||
| TR1/TR2 | 集電極開路 30 V DC 100 mA Max. (參照端子構造, 顯示專用除外) | ||||||||||||||||||
| 耐電壓 | - | ||||||||||||||||||
| 使用周圍溫·濕度 | -10 ~ 55 ?C, 35 ~ 85% R.H.(不準有結露，結冰現象) | ||||||||||||||||||
| 保護構造 | IP65(制品前面部) | ||||||||||||||||||
| 型名 | 型番 | 內容 | ||||
| GE |
 -
|
|
|
|
|
計數 /計時兼用 |
| 外形 | 4 | 48(W) x 48(H) x 79.3(D) mm | ||||
| 6 | 72(W) x 36(H) x 81(D) mm | |||||
| 7 | 72(W) x 72(H) x 87(D) mm | |||||
| 設定區分 | P | 預置(PRESET) . 一批(BATCH) | ||||
| T | 合計(TOTAL) 顯示專用 | |||||
| 顯示位數 | 4 | 4 : 9999(4位) | ||||
| 6 | 6 : 999999(6位) | |||||
| 設定段數 | 1 | 1段 設定 | ||||
| 2 | 支援2段設定 *雙重計時 | |||||
| 電源電壓 | A | 100 V-240 V AC | ||||
| D | 24 V-60 V DC | |||||
